Ürün ayrıntıları:
|

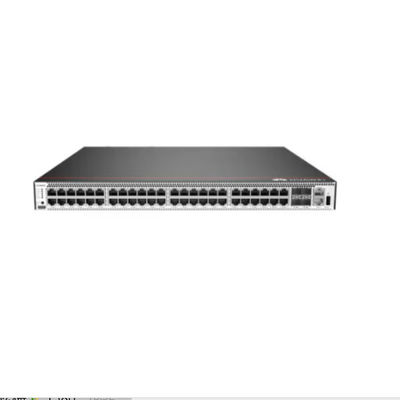

| Ürün adı: | ağ iletişim anahtarı | Marka model numarası: | Huawei anahtarıS5731S-S48T4X |
|---|---|---|---|
| Bağlantı Noktası Sayısı: | 48 Gigabit Ethernet bağlantı noktası | Bağlantı Noktası Türü: | 48 Gigabit Ethernet bağlantı noktaları 4 10 Gigabit SFP+ |
| Vurgulamak: | Ağ Huawei Anahtarı 48 Bağlantı Noktası,Huawei Anahtarı 48 Bağlantı Noktası S5731S-S48T4X,48 Bağlantı Noktası Huawei Anahtarı S5731 |
||
| Öğe | Detaylar |
|---|---|
| Tanım | S5731S-S48T4X-A1 (48*10/100/1000BASE-T bağlantı noktaları, 4*10GE SFP+ bağlantı noktaları, AC gücü) |
| Parça Numarası | 98011855 |
| modeli | S5731S-S48T4X-A1 |
| İlk desteklenen sürüm | V200R021C10SPC600 |
| Desteklenen Yama Sürümü | V200R021C10SPC500 kullanılıyorsa, V200R021HP0121 veya sonraki bir yamayı yükleyin. |
| 1 | Kırk sekiz10/100/1000BASE-T bağlantı noktaları | 2 | Dört adet 10GE SFP+ bağlantı noktası |
| 3 | Bir konsol bağlantı noktası | 4 | Bir ETH yönetim bağlantı noktası |
| 5 | Bir USB bağlantı noktası | 6 |
Bir PNP düğmesi FARK ETME:
Fabrika ayarlarını geri yüklemek ve anahtarı sıfırlamak için düğmeyi en az 6 saniye basılı tutun. Anahtarı sıfırlamak için düğmeye basın. Anahtarın sıfırlanması hizmet kesintisine neden olur.PNP düğmesine basarken dikkatli olun. |
| 7 |
topraklama vidası NOT:
ile kullanılırTopraklama kablosu.
|
8 |
AC güç kablosu kilitleme kayışı için jak NOT:
AC güç kablosu kilitleme kayışı, anahtarla birlikte verilmez.
|
| 9 |
AC soketi NOT:
ile kullanılırAC güç kablosu. |
- | - |
| Liman | Bağlayıcı Tipi | Tanım | Mevcut Bileşenler |
|---|---|---|---|
| 10/100/1000BASE-T bağlantı noktası | RJ45 | 10/100/1000BASE-T Ethernet elektrik bağlantı noktası, 10/100/1000 Mbit/s hızında hizmet verileri gönderir ve alır. | Ethernet kablosu |
| 10GE SFP+ optik bağlantı noktası | SFP+ | 10GE SFP+ Ethernet optik bağlantı noktası, 1000 Mbit/sn'ye kadar otomatik algılamayı destekler.1000 Mbit/s veya 10 Gbit/s hızında servis verisi gönderir ve alır. |
|
| Konsol bağlantı noktası | RJ45 | Konsol bağlantı noktası, yerinde yapılandırma için bir konsola bağlanır. | Konsol kablosu |
| USB girişi | USB 2.0 Tip A |
Anahtarı yükseltmek veya yapılandırma dosyalarını ya da diğer dosyaları aktarmak için USB bağlantı noktasına bir USB flash sürücü bağlanabilir.USB bağlantı noktası yalnızca USB 2.0 ile uyumlu bir USB flash sürücüye bağlanabilir. Farklı satıcıların USB flash sürücüleri, model uyumluluğu ve sürücüler açısından farklılık gösterir.Bir USB flash sürücü kullanılamıyorsa, onu yaygın olarak kullanılan bir satıcıdan başka bir sürücüyle değiştirmeyi deneyin.Anahtarlar maksimum 128 GB USB flash sürücüleri destekler. |
USB flash sürücü |
| ETH yönetim bağlantı noktası | RJ45 |
Anahtarı yerel veya uzaktan yapılandırmak için ETH yönetim bağlantı noktası aracılığıyla bir yapılandırma terminaline veya ağ yönetimi iş istasyonuna bir anahtar bağlayabilirsiniz. Yazılım paketini BootLoad menüsündeki ETH yönetim bağlantı noktası aracılığıyla indirmeyi seçebilirsiniz.ETH yönetim bağlantı noktası üzerinden dosya aktarımı, konsol bağlantı noktası üzerinden aktarımdan daha hızlıdır. |
Ethernet kablosu |
|
HAYIR. |
Gösterge |
İsim |
Renk |
Durum |
Tanım |
|---|---|---|---|---|---|
| 1 | PWR1 | Güç modülü göstergesi | - | Kapalı | Anahtar kapalı. |
| Yeşil | sabit | Sistem güç kaynağı normal. | |||
| 2 | SYS | Sistem durumu göstergesi | - | Kapalı | Sistem çalışmıyor. |
| Yeşil | hızlı yanıp sönme | Sistem başlıyor. | |||
| Yeşil | sabit | Sistem başlatma hazırlığı aşamasında, SYS göstergesi maksimum 30 saniye süren sabit yeşil renkte yanar. | |||
| Yeşil | Yavaş yanıp sönme | Sistem normal çalışıyor. | |||
| Kırmızı | sabit | Kayıttan sonra sistem normal çalışmıyor veya bir fan alarmı veya bir sıcaklık alarmı oluşturuldu. | |||
| 3 | MST | Yığın göstergesi | - | Kapalı |
|
| Yeşil | sabit | Yığın modu seçilir.Anahtar, yığındaki bir bekleme veya bağımlı anahtardır ve hizmet bağlantı noktası göstergeleri, anahtarın yığın kimliğini gösterir. | |||
| Yeşil | yanıp sönüyor |
|
|||
| 4 | HIZ | Hız göstergesi | - | Kapalı | Hız modu seçilmemiştir. |
| Yeşil | sabit | Hız modu seçilir ve servis bağlantı noktası göstergeleri her bir bağlantı noktasının hızını gösterir. | |||
| 5 | MOD | Mod değiştirme düğmesi | - | - |
45 saniye içinde MODE düğmesine basmazsanız, servis bağlantı noktası göstergeleri varsayılan moda geri döner.Bu durumda SPEED göstergesi kapalıdır. NOT:
Web ilk oturum açma modunu başlatmak için mod değiştirme düğmesini 6 saniye basılı tutun ve bırakın.Aşağıdaki durumlardan biri gerçekleşir:
|
| 6 | - | Servis bağlantı noktası göstergesi | Servis bağlantı noktası göstergelerinin anlamları farklı modlarda değişiklik gösterir.Ayrıntılar için bkz.Tablo 4-1346VeTablo 4-1347. | ||
| 7 | İD | kimlik göstergesi | - | Kapalı | Kimlik göstergesi kullanılmaz (varsayılan durum). |
| Mavi | sabit | Gösterge, bakımı yapılacak anahtarı tanımlar.ID göstergesi, saha mühendislerinin bakımı yapılacak anahtarı bulmasına yardımcı olmak için uzaktan açılıp kapatılabilir. | |||
| 8 | L/A | ETH bağlantı noktası göstergesi | - | Kapalı | ETH bağlantı noktası bağlı değil. |
| Yeşil | sabit | ETH bağlantı noktası bağlı. | |||
| Yeşil | yanıp sönüyor | ETH portu veri gönderiyor veya alıyor. | |||
| 9 | USB | USB tabanlı dağıtım göstergesi | - | Kapalı |
|
| Yeşil | sabit | USB tabanlı dağıtım tamamlandı. | |||
| Yeşil | yanıp sönüyor | Sistem bir USB flash sürücüden veri okuyor. | |||
| Sarı | sabit | Anahtar gerekli tüm dosyaları kopyaladı ve dosya kontrolünü tamamladı.USB flash sürücü anahtardan çıkarılabilir. | |||
| Kırmızı | yanıp sönüyor | Sistem yapılandırma dosyasını yürütürken veya USB flash sürücüden veri okurken bir hata oluştu. | |||
|
Ekran modu |
Renk |
Durum |
Tanım |
|---|---|---|---|
| Varsayılan mod | - | Kapalı | Bağlantı noktası bağlı değil veya kapatılmış. |
| Yeşil | sabit | Bağlantı noktasında bağlantı kuruldu. | |
| Yeşil | yanıp sönüyor | Bağlantı noktası veri gönderiyor veya alıyor. | |
| MST yığın modu | - | Kapalı | Bağlantı noktası göstergeleri, anahtarın yığın kimliğini göstermez. |
| Yeşil | sabit |
Anahtar, bir yığındaki ana anahtar değildir.
|
|
| Yeşil | yanıp sönüyor |
Anahtar, bir yığındaki ana anahtardır.
|
|
| Hız modu | - | Kapalı | Bağlantı noktası bağlı değil veya kapatılmış. |
| Yeşil | sabit | 10M/100M/1000M bağlantı noktası: Bağlantı noktası 10 Mbit/s veya 100 Mbit/s hızında çalışıyor. | |
| Yeşil | yanıp sönüyor | 10M/100M/1000M bağlantı noktası: Bağlantı noktası 1000 Mbit/s hızında çalışmaktadır. |
|
Ekran modu |
Renk |
Durum |
Tanım |
|---|---|---|---|
| Varsayılan mod | - | Kapalı | Bağlantı noktası bağlı değil veya kapatılmış. |
| Yeşil | sabit | Bağlantı noktasında bağlantı kuruldu. | |
| Sarı | yanıp sönüyor | Bağlantı noktası veri gönderiyor veya alıyor. | |
| Hız modu | - | Kapalı | Bağlantı noktası bağlı değil veya kapatılmış. |
| yeşil ve sarı | sabit | 1000M/10GE bağlantı noktası: Bağlantı noktası 1000 Mbit/s hızında çalışmaktadır. | |
| yeşil ve sarı | yanıp sönüyor | 1000M/10GE bağlantı noktası: Bağlantı noktası 10 Gbit/s hızında çalışıyor. |
Anahtarın yerleşik bir AC güç modülü vardır ve takılabilir güç modüllerini desteklemez.
Anahtar, cebri hava soğutması için iki yerleşik fana sahiptir.Hava sol taraftan ve ön panelden girer ve sağ taraftan dışarı atılır.
Bu şekil yalnızca hava akış yönünü gösterir ve gerçek cihazı göstermez.
| Öğe | Şartname |
|---|---|
| Ambalajsız boyutlar (Y x G x D) [mm(in.)] |
Temel boyutlar (gövdeden çıkıntı yapan parçalar hariç): 43,6 mm x 442,0 mm x 220,0 mm (1,72 inç x 17,4 inç x 8,66 inç) Maksimum boyutlar (derinlik, ön paneldeki bağlantı noktalarından arka panelden çıkıntı yapan parçalara olan mesafedir): 43,6 mm x 442,0 mm x 227,0 mm (1,72 inç x 17,4 inç x 8,94 inç) |
| Ambalajlı boyutlar (Y x G x D) [mm(in.)] | 90,0 mm x 550,0 mm x 355,0 mm (3,54 inç x 21,65 inç x 13,98 inç) |
| Şasi yüksekliği [U] | 1 kişi |
| Ambalajsız ağırlık [kg(lb)] | 3,21 kg (7,08 lb) |
| Ambalajlı ağırlık [kg(lb)] | 4,57 kilo (10,08 lb) |
| Tipik güç tüketimi [W] | 76 W |
| Tipik ısı dağılımı [BTU/saat] | 259,32 BTU/saat |
| Maksimum güç tüketimi [W] | 102 W |
| Maksimum ısı dağılımı [BTU/saat] | 348,03 BTU/saat |
| Statik güç tüketimi [W] | 48 W |
| MTBF [yıl] | 43.17 yıl |
| MTTR [saat] | 2 saat |
| Kullanılabilirlik | >0,99999 |
| Normal sıcaklıkta gürültü (akustik güç) [dB(A)] | 44,90 dB(A) |
| Normal sıcaklıkta gürültü (akustik basınç) [dB(A)] | 31,21 dB(A) |
| Kart yuvası sayısı | 0 |
| Güç yuvası sayısı | 0 |
| Fan modülü sayısı | 2 |
| Yedekli güç kaynağı | Desteklenmiyor |
| Uzun süreli çalışma sıcaklığı [°C(°F)] | 0-1800 m (0-5905,44 ft) yükseklikte -5°C ila +50°C (23°F ila 122°F) |
| Çalışma sıcaklığı değişim oranı kısıtlaması [°C(°F)] |
Rakım 1800-5000 m (5906-16404 ft.) olduğunda, rakım her 220 m (722 ft.) arttığında en yüksek çalışma sıcaklığı 1°C (1.8°F) düşer. Sıcaklık 0°C'den (32°F) düşük olduğunda cihazlar başlatılamaz. 40 km veya daha uzun iletim mesafelerine sahip 10GE SFP+ optik modüller kullanıldığında anahtarın çalışma sıcaklığı -5°C ila +45°C'dir (23°F ila 113°F). |
| Saklama sıcaklığı [°C(°F)] | -40°C ila +70°C (-40°F ila +158°F) |
| Uzun süreli çalışma bağıl nemi [RH] | %5 ila %95, yoğuşmasız |
| Uzun süreli çalışma yüksekliği [m(ft.)] | 0-5000 m (0-16404 fit) |
| Depolama yüksekliği [m(ft.)] | 0-5000 m (0-16404 fit) |
| Güç kaynağı modu | dahili AC |
| Nominal giriş gerilimi [V] | AC girişi: 100 V AC - 240 V AC, 50/60 Hz |
| Giriş voltajı aralığı [V] | AC girişi: 90 V AC - 264 V AC, 47 Hz - 63 Hz |
| Maksimum giriş akımı [A] | 3 A |
| Hafıza | 2 GB |
| flash bellek | Toplamda 1 GB.Kullanılabilir flash bellek boyutunu görüntülemek için sürümü görüntüle komutunu çalıştırın. |
| Konsol bağlantı noktası | RJ45 |
| Eth Yönetimi bağlantı noktası | RJ45 |
| USB | desteklenen |
| RTC | desteklenen |
| RPS girişi | Desteklenmiyor |
| Servis bağlantı noktası aşırı gerilim koruması [kV] | Ortak mod: ±7 kV |
| Güç kaynağı aşırı gerilim koruması [kV] | ±6 kV diferansiyel modda, ±6 kV ortak modda |
| hayran türleri | yerleşik |
| Isı dağılımı modu | Fanlı ısı dağılımı, akıllı fan hızı ayarı |
| Hava akışı yönü | Soldan ve önden hava girişi, sağdan hava çıkışı |
| PoE | Desteklenmiyor |
| Sertifikasyon |
EMC sertifikası Güvenlik sertifikası Üretim sertifikası |
