Ürün ayrıntıları:
|
| Ürün Türü: | Veri iletişim anahtarı | makine modeli: | Cisco Switch N9K-C9336C-FX2-E |
|---|---|---|---|
| Makine bağlantı noktası: | 36-portlu | Sistem belleği: | 24 GB |
| Limanlar: | 36 x 40/100-Gbps QSFP28 portları | İşlemci: | 4 çekirdek |
| SSD sürücüsü: | 128 GB | ||
| Vurgulamak: | Cisco küçük işletme anahtarı,Cisco ağ anahtarı,Cisco yönetimi altındaki anahtar |
||
Ürün genel bakışı
Cisco Nexus 9300-FX2 serisi, daha yüksek bant genişliği kapasitesine sahip Nexus 9300-FX serisi anahtarlarının bir uzantısıdır.Değiştiriciler, mevcut veri merkezlerini 1 Gbps'ten şeffaf bir şekilde göç etmek için çeşitli arabirim seçenekleri sunar., ve sunucuda 10 Gbps'den 25 Gbps'ye kadar ve kümelenme katmanında 10 ve 40 Gbps'den 50 ve 100 Gbps'ye kadar hızlar.Büyük tamponlar sağlamak, çok esnek Katman 2 ve Katman 3 ölçeklenebilirliği ve sanal veri merkezlerinin ve otomatik bulut ortamlarının değişen ihtiyaçlarını karşılamak için performans.
Cisco, Cisco Nexus 9000 Serisi Değiştiricileri için iki çalışma modu sağlar.Cisco NX-OS YazılımıCisco Nexus anahtar ortamlarında (NX-OS modu) anahtarları dağıtmak için.Cisco Uygulama Merkezi Altyapı(Cisco ACITM) platformunun, otomatik, politika temelli, sistem yönetimi yaklaşımından (ACI modu) tam olarak yararlanmasını sağladı.
Cisco Nexus 9300-FX2 Serisi anahtarları
| Model | Açıklama |
| Cisco Nexus 9336C-FX2 | 36 x 40/100-Gbps QSFP28 portları |
| Cisco Nexus 9336C-FX2-E | 36 x 40/100-Gbps QSFP28 portları |
| Cisco Nexus 93240YC-FX2 | 48 x 1/10/25 Gbps fiber portları ve 12 x 40/100 Gbps QSFP28 portları |
| Cisco Nexus 93360YC-FX2 | 96 x 1/10/25 Gbps fiber portları ve 12 x 40/100 Gbps QSFP28 portları |
| Cisco Nexus 93216TC-FX2 | 96 x 100M/1/10GBASE-T portları ve 12 x 40/100 Gigabit QSFP28 portları |

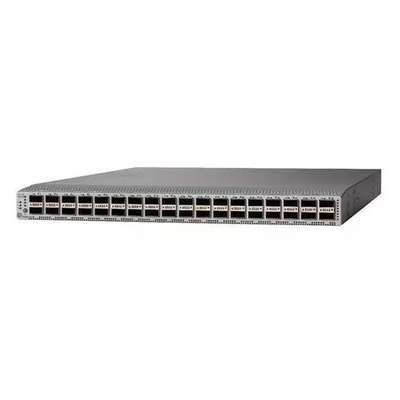

Cisco Nexus 9336C-FX2-E anahtarı7.2 Tbps bant genişliği ve 2.4 bpp'den fazla destekleyen 1RU anahtarıdır. Değiştiricinin 1/10/25/40/50/100-Gbps veya 16-, 32-Gbps Fiber Channel portları olarak çalışması yapılandırılabilir.kompakt bir form faktöründe esnek seçenekler sunar. Breakout tüm portlarda desteklenir. Daha fazla bilgi için lütfen aşağıdaki özellik tablosuna bakın.
Özellikleri ve faydaları
Cisco Nexus 9300-FX2 serisi aşağıdaki özellikleri ve avantajları sağlar:
● Mimarlık Esnekliği
◦ Endüstri lideri Yazılım Tanımlı Ağ Çözümü Cisco ACITMDestek.
◦ Standartlara dayalı VXLAN EVPN kumaşları için destek, hiyerarşik çoklu site desteği de dahil olmak üzere (bakınızMP-BGP EVPN Kontrol Uçağı ile VXLAN AğıDaha fazla bilgi için).
◦ Üç katmanlı BGP mimarileri, yatay, engellemeyen IPv6 ağ dokusunu web ölçeğinde sağlar.
◦ Segment yönlendirmesi, ağın çok protokollü etiket değiştirme (MPLS) paketlerini ve kaynak rezervasyon protokolü (RSVP) trafik mühendisliği (TE) olmadan mühendislik trafiğini iletmesine izin verir.Artan ağ ölçeklenebilirliği ve sanallaştırma için bir kontrol düzlemi alternatifi sağlar.
◦ Katman 3 (v4/v6) unicast ve multicast yönlendirme protokolü paketleri için kapsamlı protokol desteği, BGP, Open Shortest Path First (OSPF), Enhanced Interior Gateway Routing Protocol (EIGRP),Routing Bilgi Protokolü Sürüm 2 (RIPv2), Protokol Bağımsız Çoklu Yayın Kısıtlı Modu (PIM-SM), Kaynak Özel Çoklu Yayın (SSM) ve Çoklu Yayın Kaynağı Keşif Protokolü (MSDP).
● Geniş Programlanabilirlik
◦ Power On Auto Provisioning aracılığıyla sıfır gün otomasyon, tedarik süresini önemli ölçüde azaltıyor.
◦ Endüstri lideri, önde gelen yapılandırma yönetimi uygulamaları geliştirir ️ Ansible, Chef, Puppet, SALT.RESTCONF/NETCONF aracılığıyla kapsamlı Native YANG ve endüstri standardı OpenConfig modeli desteği.
◦ Tüm anahtar CLI fonksiyonları için yaygın API'ler (JSON tabanlı RPC'ler HTTP / HTTP üzerinden).
● Yüksek ölçeklenebilirlik, esneklik ve güvenlik
◦ Esnek yönlendirme tabloları, FX2 modellerinde 1 milyona kadar paylaşılan girişleri destekler.
◦ IEEE 802.1ae MAC Security (MACsec) desteği, 9300-FX2 modellerinin tüm portlarında 1 Gbps'den yüksek veya eşit hıza sahip, fiziksel katmanda trafik şifrelemesine izin verir ve güvenli sunucu sağlar.sınır yaprağı, ve yaprak ile omurilik bağlantısı.
● Akıllı tampon yönetimi
◦ Platform Cisco'nun yenilikçiAkıllı tampon yönetimi, fare ve fil akışlarını ayırt etme ve bağlantı tıkanıklığı durumunda ağ yönlendirme gereksinimlerine göre farklı kuyruğu yönetim sistemleri uygulama yeteneği sunar.
◦ Akıllı tampon yönetimi fonksiyonları şunlardır:
◦ Fil Tuzakları ile Yaklaşık Adil Düşme (AFD). AFD, uzun ömürlü fil akışlarını kısa ömürlü fare akışlarından ayırt eder.AFD fare akışlarını düşürme algoritmasından muaf tutuyor böylece fare akışları bant genişliğine aç fil akışlarından aç kalmadan bant genişliğinin adil payını alacaklarAyrıca, AFD fil akışlarını izler ve onlara bant genişliğinin adil payını vermek için çıkış kuyruğundaki AFD algoritmasına tabi tutar.
◦ ETRAP, gelen akışların bayt sayısını ölçer ve bunu kullanıcı tarafından tanımlanan ETRAP eşiğine karşı karşılaştırır.
◦ Dinamik Paket Önceliklendirme (DPP), fare akışlarını ve fil akışlarını iki farklı kuyruğa ayırma yeteneğini sağlar, böylece tampon alanı bağımsız olarak tahsis edilebilir.Fareler akıyor, tıkanıklığa ve gecikmeye duyarlı öncelik kuyruğunu alabilir ve fil akışlarının tam bağlantı bant genişliğini almasına izin veren yeniden düzenlemeyi önleyebilir.
● RDMA'yı Converged Ethernet üzerinden destekle
◦ Platform, RDMA için kayıpsız ulaşımı DCB protokollerini destekleyerek Converged Ethernet üzerinden sunar:
◦ Öncelik tabanlı akış kontrolü (PFC) ağdaki düşüşleri önlemek ve öncelik sınıfına göre çerçeve yayılmasını durdurmak için.
◦ Geliştirilmiş İletişim Seçimi (ETS), ağ çatışması durumunda öncelik sınıfı başına bant genişliği rezerve etmek için.
◦ Veri Merkezi Köprüleşme Değişim Protokolü (DCBX), son noktalarla öncelik ve bant genişliği bilgilerini keşfetmek ve değiştirmek için.
◦ Platform ayrıca, trafiği düşürmeden, tıkanıklığa uğrayan paketleri işaretleyerek IP akışı başına uçtan uca bildirim sağlayan Açık tıkanıklık bildirimi (ECN) de destekler.Platform, tıkanıklığa uğrayan işaretli paket sayısının ECN istatistiklerini izleyebilir..
● LAN ve SAN Yaklaşımı
◦ Fibre Channel and Fibre Channel over Ethernet (FCoE) N-Port Virtualization (NPV) support enables the network administrator to control domain IDs and points of management on a Fibre Channel network as it scalesBu özellik, LAN ve SAN'ın kayıpsız, güvenilir bir Ethernet ağında bir araya gelmesini sağlar.
● Donanım ve yazılım yüksek kullanılabilirliği
◦ Sanal Port-Kanal (vPC) teknolojisi, Spanning Tree Protokolü'nün ortadan kaldırılması yoluyla Katman 2 çoklu yolu sağlar.Aynı zamanda mevcut yönetim ve dağıtım modellerini değiştirmek zorunda kalmadan tamamen kullanılmış iki bölümlü bant genişliği ve basitleştirilmiş Katman 2 mantıksal topolojileri sağlar.
◦ 64 yönlü eşit maliyetli çoklu yol (ECMP) yönlendirmesi, Katman 3 yağ ağacı tasarımlarının kullanılmasını sağlar.ve çok az ağ kesintisi ile kapasite eklemek.
◦ Gelişmiş yeniden başlatma yetenekleri sıcak ve soğuk yama içerir.
◦ Değiştiriciler, sıcak değiştirilebilir Güç Tedarik Birimleri (PSU) ve N + 1 yedekliği olan fanlar kullanır.
● Kapsamlı, kanıtlanmış yeniliklerle özel olarak inşa edilen Cisco NX-OS Yazılım işletim sistemi
◦ Cisco Nexus 9000 serisindeki her anahtarı destekleyen tek ikili görüntü, görüntü yönetimini basitleştirir.Bir tasarım, yeterliliği arttırırken hataları izole eder.. Süreç arızası durumunda, süreç durum kaybı olmadan yeniden başlatılabilir. işletim sistemi sıcak ve soğuk yama ve çevrimiçi teşhisleri destekler.
◦ Veri Merkezi Ağ Yöneticisi (DCNM), yeni kumaş mimarilerini kapsayan tüm NX-OS destekli dağıtımlar için ağ yönetimi platformudur.ve Cisco Nexus için depolama ağ dağıtımları®Gündüzlerden dakikaya hazırlanmayı hızlandırın ve sıfırdan N güne kadar dağıtımları basitleştirin.Topoloji için grafik operasyonel görünürlük ile sorun giderme döngülerini azaltmak, ağ dokusu ve altyapı. yapılandırma hatalarını ortadan kaldırmak ve kapalı bir döngü içinde devam eden değişimi otomatikleştirmek,Şablonlu dağıtım modelleri ve otomatik düzeltme ile uyarı konfigürasyon uyumluluğu ile. Kumaş, cihaz ve topoloji için gerçek zamanlı sağlık özetleri. VMware ile hesaplama görselleştirmesi de dahil olmak üzere kumaş (alt katman, üst katman, sanal ve fiziksel uç noktaları) için ilişkili görünürlük.
◦ Cisco Nexus Data Broker ile ağ trafiği izleme basit, ölçeklenebilir,ve maliyetli ağ test erişim noktaları (TAP'ler) ve ağ trafiği izleme ve analizi için Cisco Switched Port Analyzer (SPAN) toplama.
● Cisco Tetration Analytics platformu desteği
◦ Nexus 9300 Serisi anahtarlarından gelen telemetri bilgileri, varsayılan olarak her 100 milisaniyede bir doğrudan anahtarın Uygulama Özel Entegre Devre (ASIC) 'den ihraç edilir.Bu bilgi üç tür veriden oluşur.: (a) Akış bilgileri, bu bilgi son noktalar, protokoller, portlar, akışın ne zaman başladığı, akışın ne kadar süre aktif olduğu vb. hakkında bilgi içerir.Bu bilgi, akıştaki paketler arası değişiklikleri yansıtır.Örnekler arasında Time To Live (TTL), IP ve TCP bayrakları, yararlı yük uzunluğu vb. (c) Bağlam ayrıntıları, bağlam bilgileri paket başlığının dışında elde edilir,Bufer kullanımındaki değişim dahil, bir akış içinde paket düşmeleri, tünel uç noktalarıyla ilişkileri vb.
◦ Cisco Tetration Analytics platformu bu telemetri verilerini tüketiyor.ve denetlenmeyen makine öğrenimi ve davranış analizi kullanarak gerçek zamanlı olarak veri merkezinizdeki her şeyi olağanüstü bir şekilde görülebilir hale getirebilir.Algoritmik yaklaşımları kullanarak, Cisco Tetration Analytics platformu derin uygulama anlayışları ve etkileşimleri sağlar.ve uygulamaların herhangi bir programlanabilir altyapıya taşınmasıDaha fazla bilgi için,https://www.cisco.com/go/tetration.
● Cisco Network Assurance Engine (NAE)
◦ Cisco NAE, ağ altyapısının politika niyetine göre çalışıp çalışmadığını sürekli olarak doğruluyor ve politikada operatör adına mantık yürütmek için matematiksel modellerin gücünü kullanıyor.yapılandırma ve dinamik durum seviyesi. NAE, ağdaki sorunları, hangi uygulamanın veya ağın hangi bölümünün etkilendiğini, sorunun kökenini ve nasıl düzeltileceğini belirleyebilir.Sürekli doğrulama yaklaşımı, 2. gün operasyonlarını reaktif moddan proaktif moduna dönüştürür ve bunu herhangi bir paket verisi kullanmadan yapar.NAE, değişikliklerin etkisini tahmin ederek, ağla ilgili BT olaylarını azaltarak ve tamir için ortalama zamanı% 66'ya kadar azaltarak kesintilerden kaçınmaya yardımcı olur.NAE ayrıca ağ güvenliğinin ve segmentasyonun uyumluluğunun sağlanmasına yardımcı olur. NAE hakkında daha fazla bilgi için, ziyarethttps://www.cisco.com/c/en/us/products/data-center-analytics/network-assurance-engine/index.html.
Cisco Nexus 9300-FX2 Serisi Anahtarların özellikleri
| Özellik | Cisco Nexus 9336C-FX2 | Cisco Nexus 9336C-FX2-E | Cisco Nexus 93240YC-FX2 | Cisco Nexus 93360YC-FX2 | Cisco Nexus 93216TC-FX2 |
| Limanlar | 36 x 40/100-Gbps QSFP28 portları | 36 x 40/100-Gbps QSFP28 portları | 48 x 1/10/25 Gbps ve 12 x 40/100 Gbps QSFP28 portları | 96 x 1/10/25 Gbps ve 12 x 40/100 Gbps QSFP28 portları | 96 x 100M/1/10GBASE-T portları ve 12 x 40/100 Gbps QSFP28 portları |
| Desteklenen hızlar |
1/10/25/40/100 Gbps Ethernet Tüm limanlarda desteklenen bir çıkış, 1-36: 100G, 2x50G NRZ, 40G native, 4x10/25G (10G w/QSA) 1G w/QSA, port 1-6 ve 33-36 hariç |
1/10/25/40/100 Gbps Ethernet Tüm limanlarda desteklenen bir çıkış, 1-36: 100G, 2x50G NRZ, 40G native, 4x10/25G (10G w/QSA) 1G w/QSA, port 1-6 ve 33-36 hariç |
Aşağı bağlantılarda 1/10/25 Gbps 40/100-Gbps yukarı bağlantılarda |
Aşağı bağlantılarda 1/10/25 Gbps 40/100-Gbps yukarı bağlantılarda Breakout destekli portlar, 97-108: 4x10/25G |
100M/1/10 Gbps RJ45 aşağı bağlantıları 40/100-Gbps yukarı bağlantılarda Breakout destekli portlar, 97-108: 4x10/25G |
| FC/FCoE | N/A | 16/32-Gbps Fiber Kanalı | N/A | 16/32-Gbps Fiber Kanalı | N/A |
| CPU | 4 çekirdek | 4 çekirdek | 4 çekirdek | 4 çekirdek | 4 çekirdek |
| Sistem belleği | 24 GB | 24 GB | 24 GB'ye kadar | 24 GB'ye kadar | 24 GB'ye kadar |
| SSD sürücüsü | 128 GB | 128 GB | 128 GB | 128 GB | 128 GB |
| Sistem tamponu | 40 MB | 40 MB | 40 MB | 40 MB | 40 MB |
| Yönetim limanları | 2 port: 1 RJ-45 ve 1 SFP+ | 2 port: 1 RJ-45 ve 1 SFP+ | 2 port: 1 RJ-45 ve 1 SFP+ | 2 port: 1 RJ-45 ve 1 SFP+ | 2 port: 1 RJ-45 ve 1 SFP+ |
| USB portları | 1 | 1 | 1 | 1 | 1 |
| RS-232 seri portları | 1 | 1 | 1 | 1 | 1 |
| Güç kaynağı (2'ye kadar) |
750W AC2, 1100W AC, 1100W DC, 1100W HVAC/HVDC | 1100W AC, 1100W DC, 1100W HVAC/HVDC | 750W AC2, 1100W AC, 1100W DC, 1100W HVAC/HVDC | 1200W AC, 930W DC, 1200W HVAC/HVDC | 1200W AC, 930W DC, 1200W HVAC/HVDC |
| Tipik güç (AC) | 337W | 337W | 298W | 404W | 580W |
| Maksimum güç (AC) | 719W | 705W | 708W | 900W | 965W |
| Giriş voltajı (AC) | 100-240V arasında | 100-240V arasında | 100-240V arasında | 100-240V arasında | 100-240V arasında |
| Giriş voltajı (Yüksek Voltajlı AC [HVAC]) | 100 ila 277V | 100 ila 277V | 100 ila 277V | 100 ila 277V | 100 ila 277V |
| Giriş voltajı (DC) | 40'tan 72 V'ye kadar | 40'tan 72 V'ye kadar | 40'tan 72 V'ye kadar | 40V'den 72V'ye kadar | 40V'den 72V'ye kadar |
| Giriş voltajı (Yüksek Voltajlı DC [HVDC]) | ¥240 - ¥380V | ¥240 - ¥380V | ¥240 - ¥380V | 240V'den 380V'ye kadar | 240V'den 380V'ye kadar |
| Sıklık (AC) | 50 ila 60 Hz | 50 ila 60 Hz | 50 ila 60 Hz | 50 ila 60 Hz | 50 ila 60 Hz |
| Fanlar | 3 çift fan tepsisi | 6 | 5 | 3 fan tepsisi | 3 fan tepsisi |
| Hava akışı | Liman tarafındaki giriş ve çıkış | Liman tarafındaki giriş ve çıkış | Liman tarafındaki giriş ve çıkış | Liman tarafındaki giriş ve çıkış | Liman tarafındaki giriş ve çıkış |
| Fiziksel boyutlar (H x W x D) |
1.72 x 17.3 x 24.5 inç (4.4 x 43.9 x 62.3 cm) | 1.72 x 17.3 x 24.7 inç (4.4 x 43.9 x 62.7 cm) | 2.1 x 17.3 x 23.3 inç (5.3 x 43.9 x 59.1 cm) | 3.38 x 17.41 x 24.14 in. (8.59 x 44.23 x 61.31 cm) | 3.38 x 17.41 x 23.6 inç (8.59 x 44.2 x 59.9 cm) |
| Akustik | 76.2 dBA fan hızının %50'inde, 85.3 dBA fan hızının %70'inde ve 92.3 dBA fan hızının %100'ünde | 74.7 dBA fan hızının %50'inde, 80.4 dBA fan hızının %70'inde ve 88.1 dBA fan hızının %100'ünde | 76.4 dBA fan hızının %50'inde, 83.3 dBA fan hızının %70'inde ve 92.1 dBA fan hızının %100'ünde | 76.7 dBA 40% fan hızı, 88.7 dBA 70% Fan hızı ve 97.4 dBA 100% Fan hızı | 76.7 dBA 40% fan hızı, 88.7 dBA 70% Fan hızı ve 97.4 dBA 100% Fan hızı |
| RoHS uyumluluğu | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. |
| MTBF | 352590 saat | 292740 saat | 365610 saat | 320,040 saat | 290680 saat |
| Asgari ACI görüntüsü | ACI-N9KDK9-13.1.2 | ACI-N9KDK9-14.0 | ACI-N9KDK9-14.1.2 |
ACI-N9KDK9-14.1.2
|
|
| En az NX-OS görüntüsü | NXOS-703I7.3 | NXOS-10.1 ((1) | NXOS-703I7.3 | NXOS-9.3 ((1) | NXOS-9.3 ((1) |
Tipik ve maksimum güç değerleri güç devresinden alınan giriş değerine dayanır.NXA-PAC-750W-PI) anahtarın içindeki çıkış derecesine dayanır.
Tablo 3, Cisco Nexus 9300-FX2/FX2-E serisi anahtarları için performans ve ölçeklenebilirlik özelliklerini listeler.
